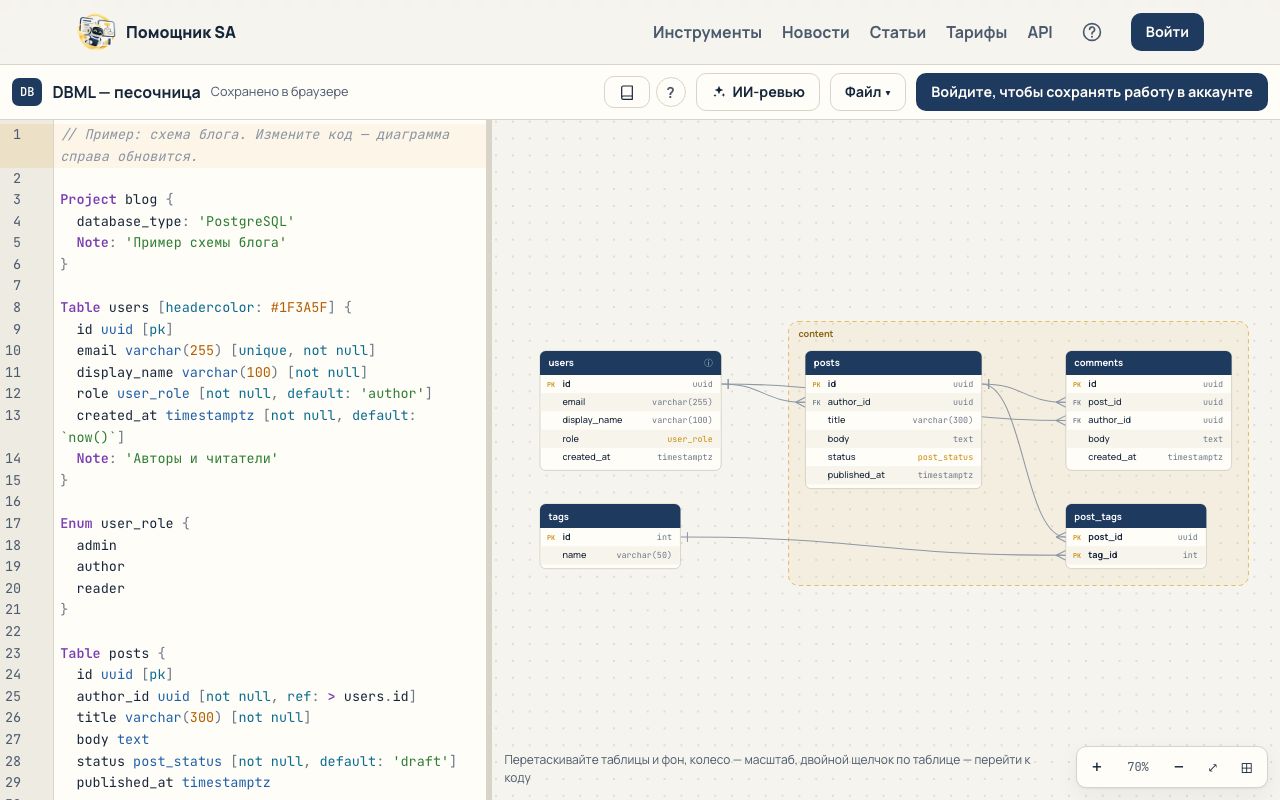

ER-диаграмма онлайн по коду: схема базы данных в DBML

Рисовать ER-диаграмму мышью долго, а поддерживать — ещё дольше. В DBML схема пишется кодом в несколько строк на таблицу, а диаграмма строится автоматически и всегда соответствует коду.

Как нарисовать

1. Откройте песочницу DBML.
2. Опишите таблицы и связи:

   Table users {
     id uuid [pk]
     email varchar(255) [unique, not null]
   }

   Table orders {
     id uuid [pk]
     user_id uuid [ref: > users.id]
     total numeric(12,2)
   }

3. Диаграмма справа обновляется по мере ввода. Перетаскивайте таблицы мышью — расположение сохраняется.
4. Скачайте картинку: Файл → Скачать → Изображение PNG или SVG.

Основы синтаксиса

• Связи: > — многие к одному, < — один ко многим, - — один к одному, <> — многие ко многим. Внутри колонки — [ref: > users.id], отдельно — Ref: orders.user_id > users.id.
• Настройки колонки в скобках: pk, not null, unique, increment, default: …, note: '…'.
• Перечисления: Enum status { new paid } и колонка типа status.
• Группы: TableGroup billing { invoices payments } — рамка вокруг таблиц подсистемы.
• Цвет заголовка: Table users [headercolor: #1F3A5F].

Полный синтаксис — в документации по DBML.

Навигация

• Двойной щелчок по таблице на диаграмме — переход к её коду.
• Ctrl+клик по имени таблицы в ref или по типу колонки — переход к определению.
• Колесо мыши — масштаб, перетаскивание фона — сдвиг диаграммы.

Другие виды той же схемы

• ER-диаграмма в PlantUML для документации: «DBML в PlantUML».
• SQL для СУБД: «Генератор SQL из DBML».

Вопросы и ответы

Можно ли рисовать мышью, без кода? Таблицы перетаскиваются мышью, но состав и связи задаются кодом — так модель всегда точна и её легко сравнивать по версиям. Кода немного: таблица — несколько строк.

Как показать связь многие-ко-многим? Ref: orders.id <> tags.id — на диаграмме это связь с «многими» на обоих концах, а при экспорте в SQL создаётся промежуточная таблица.

Где хранить диаграмму? В проекте рядом со спецификациями API и описанием процессов — коллеги увидят актуальную модель, а изменения попадут в историю версий.

Как показать диаграмму тому, у кого нет аккаунта? Ссылкой для просмотра — «Как поделиться диаграммой».
